FSX Nav Light と　その他の Effect(smoke等)

                                                                編集中
                                                                          2010/7/30
                                                                 改定   2016/6/30

　<<Landing Lightの場合>>

　　Plane で小さな polygon を作成。 mapping は不要。

　Material Editor

　[Blinn Basic Prameters]
                                La                DC3
　　Name                                      /？
　　Ambient:□                              /254 249 243 23 11 254

　　Deffuse: □ 　　　　　　　　　　　　/ 同上
　　　　　　　　　　　　　　　　　　　　　 　　　
　　Specular: □ 　　　　　　　　　　　 /230 230 230 0 0 230

　　Opacity: 　　　　　　 　　　　　     /100
　　

　　<Specular Highlights>
　　　Speculor Level                    /0
　　　Glosiness                            /10
　　　Soften                                /0.1

　[Maps]
　　　　　　　　　　　　　　　/設定は無し

　[Flight Simulator Extended Params]
　　<Other Texture Info>
　　　Detail →　1                       /1
　　　Bump →　1                       /1
　　<Fresnel Ramp>
　　　FresnelRamp →　　　　　　  /None
　　　Reflection                         /チェック
　　　Specular 　　　　　　　　       /チェック

　　<Bloom>
　　　Bloom Allow Bloom 　　     /チェック　　

　Attach Point Tools の設定

　FS Tools 　→　Attach Ponit Tool
　　[Attach]
　　　Effect チェック
　　　Visibility　チェック
　　　
　　　[Apply part visivilty]
　　　　<Visibility Object>
　　　　　genneral_light を選択
　　　
　　　[Attach Effect]　　
　　　　<Effect to attach>
　　　　　fx_landing を選択

　　　Attach to Selected Giometry ボタンをクリックで
　　　設定終了

　＊　Landing Light の設定上の注意　＊
　　　　affect pivot only で緑の矢印が前進方向を向くように
　　　　設定する。これが光の方向となります。

画像は、クリックすると拡大します。

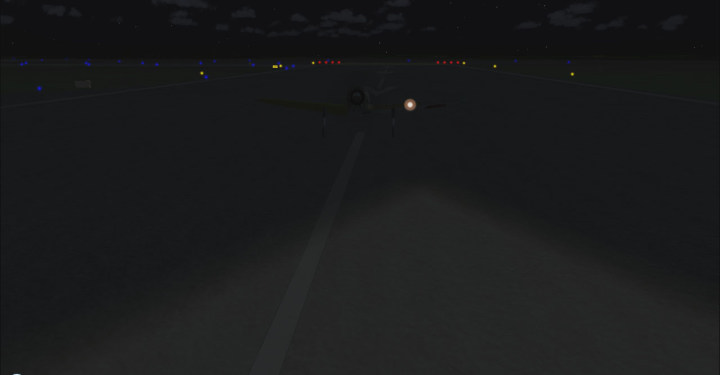

テスト機の画像です。
黒一色で判読しにくいですが、着陸灯と滑走路の照明が反映されて
います。　斜め方向から画面を見ると機体が浮かんできます。
デフォールトの fx_landing は、出来が悪いです。

　<< NavLightの場合>>


    固定してある Nav Light は、aircraft.cfg で定義したほうが、簡単です。
　　可動するパーツに取り付けた場合は、gmax で設定する。
　　LOD ごとに設定の必要あり。　この場合、コピーは不可。　（他に方法は？）

    FS Tools 　→　Attach Ponit Tool
　  　[Attach]
　　　Effect チェック
　　　Visibility　チェック
　　　
　　　[Apply part visivilty]
　　　　<Visibility Object>
　　　　　genneral_light を選択
　　　
　　　[Attach Effect]　　
　　　　<Effect to attach>
　　　　　例　fx_navred
　　　Attach to Selected Giometry ボタンをクリックで
　　　設定終了

　　　以上の設定は、copy したり merge したりすると設定が消滅します。　
　　　しかも、勝手に接尾語(数字)が付けられてしまうので、MDL で Export する
　　　とエラーになります。
　　　この場合は、そのオブジェクト(パーツ)に再度アタッチポイントを設定すると、
　　　オブジェクト名の接尾語(番号)が割り当てられて、正常に Export されます。


　　　Direct X 10 のプレビューにチェックが入っていると、nav light は出現しません。

以下のウェブサイトを参考に作成しました。
　　　LIONHEART AREATIONS
　　　BASIC TUTORIAL FOR FSX GMAX
　　　MODEL EXPORT REQUIREMENTS
